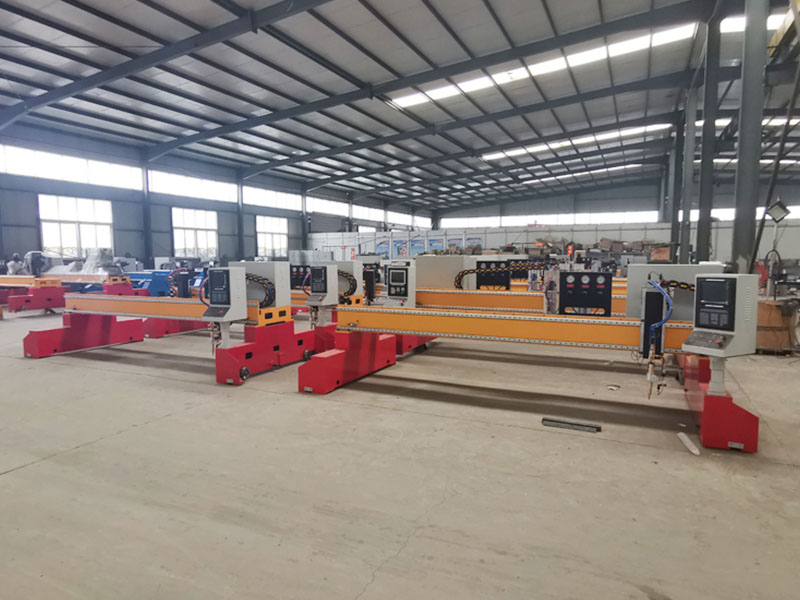

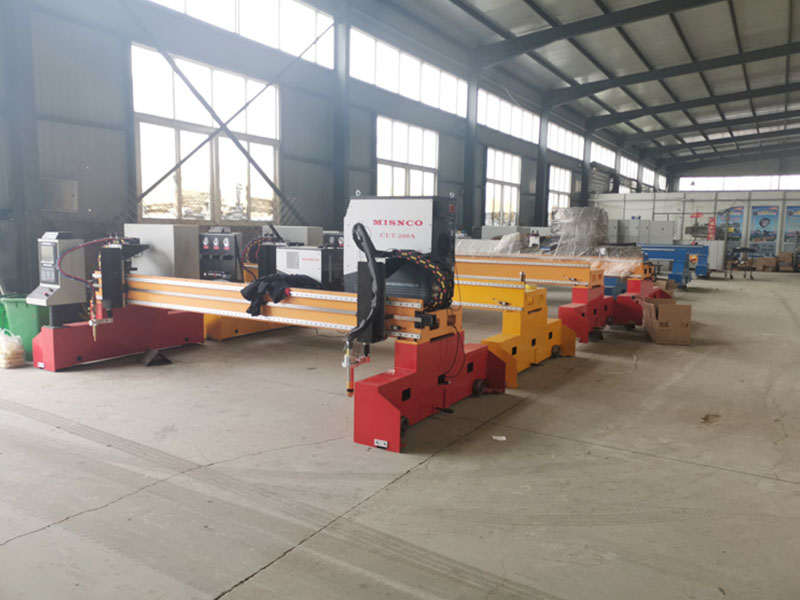

    • 龙门数控切割机
    详细介绍



      技术参数

      导轨间距 4000mm 有效切割宽度 3200mm

      导轨长度 2000mm 有效切割长度 4000mm

      单火焰割炬 1组 火焰切割厚度 6-200mm

      单等离子割炬 1组 等离子切割厚度 视等离子电源而定

      移动精度 0.01mm/步 整机运行速度 0-3500mm/min

      驱动方式 双边驱动 自动调高行程 0-230mm

      技术指标

      1. 切割形状: 可编程切割直线和圆弧构成的任意平面形状钢板零件;

      2. 切割精度: 国家标准JB/T10045.3-99;

      3. 切割宽度: 4m、5m、6m等多种规格可选;

      4. 轨道长度: 轨道2米一根;

      5. 驱动方式: 双边驱动;

      6. 割炬配置: 标配1把,可选配火焰或者等离子割炬,还可根据用户需求进行定制;

      7. 切割厚度: 火焰最大可切割200mm,等离子切割厚度视所选电源大小而定;

      8. 点火调高: 自动点火、电动调高,根据用户要求可选配电容式或弧压式自动调高;

      9. 数控系统: 简单易用,性能稳定;北京斯达峰2000系列系统或上海交大2000系列系统。

      10. 数控编程: 基于AutoCAD的全自动图形化编程软件;

      11. 切割气体: 氧气+乙炔或丙烷;

      产品特点

      1. 横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;

      2. 纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;

      3. 纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;

      4. 驱动系统为国产步进驱动,根据用户需要可选用世界顶级产品——进口日本松下交流伺服驱动/国产伺服驱动,使整机更加运行平稳,速度变速范围更宽,加速时间短;

      5. 升降体采用铝合金结构体,升降导向采用直线导轨,升降提升采用滚珠丝杠提升;

      6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举;

      7. 数控控制系统采用自主研发控制系统,具有国内最为优良的稳定性和超强抗干扰能力。

      系统性能

      1、系统正常工作的温度环境为:-20℃至+70℃

      2、系统能够承受电网电压的波动范围为:AC 220V

      3、控制精度:±0.001mm

      系统特色

      1. 系统功能完善、稳定性高、抗干扰性强,适用国内外各种等离子电源;

      2. 突出价格优势,具有极强的性的价比;

      性能指标

      1、显示器: 5英寸LCD监视器

      2、外部接口:USB

      3、按键与机箱:全钢结构完全屏蔽,防电磁辐射、防静电。

      4、操作界面中文提示,图形显示面板上有各种工作状态指示,数控及驱动采用模块式集成化设计,操作与维护简单方便。

      系统性能

      1、系统正常工作的温度环境为:-20℃至+70℃

      2、系统能够承受电网电压的波动范围为:AC 220V

      3、控制精度:±0.001mm

      4、采用32位高性能CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,工作时高稳定性。

      5、 整机工艺结构合理,配合全光耦隔离控制,超强的等离子抗干扰能力。

      6、超大的加工文件存储空间,满足各种复杂程序的运行与加工,轻松处理大程序的运行。

      7、等离子起弧检测、初始定位、拐角信号控制功能。

      8、帮助功能,对于初级用户使用更加简单。

      9、更换割枪枪嘴、位移穿孔、移动零件功能。

      10、轨迹可以连续回退至原点。

      11、延时、预热、穿孔功能。

      12、可将数控系统内的加工文件拷贝到U盘中。

      13、用户可以用U盘下载更新最新应用程序进行更新升级。

      14、轨迹输入采用U盘传输CAD进行套料后的加工文件和现场手动编写代码两种方式。

      15、USB通讯控制,U盘直接读取文件功能,便捷的现场操作。

      16、步进电机采用高细分驱动器,精度高、运行平稳。

      系统特色

      1、系统功能完善、稳定性高、抗干扰性强,适用国内外各种等离子电源;

      2、突出价格优势,具有极强的性的价比;
