    详细介绍

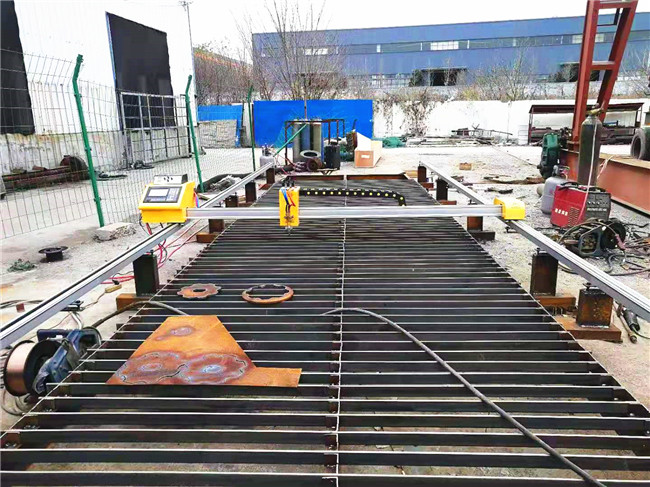

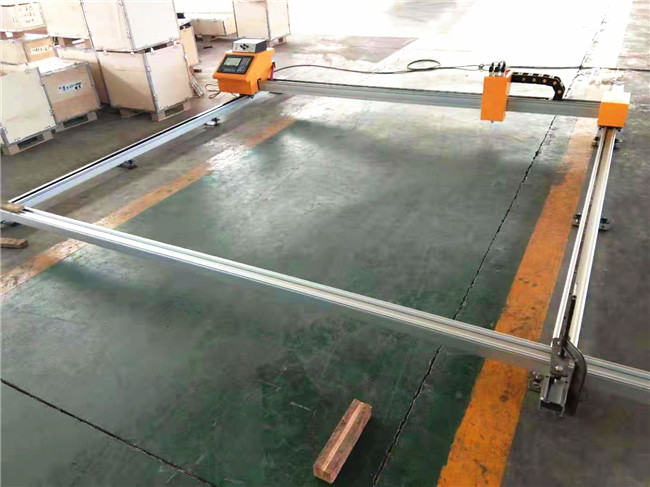

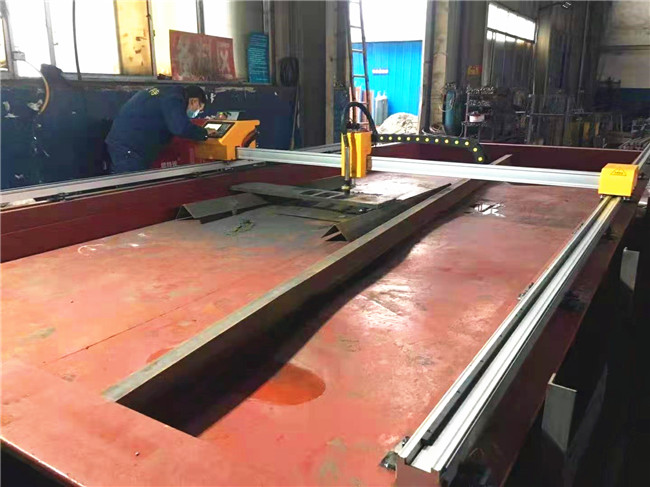

      产品名称:数控火焰/等离子两用切割机

      基本配置:2.3*6(M)

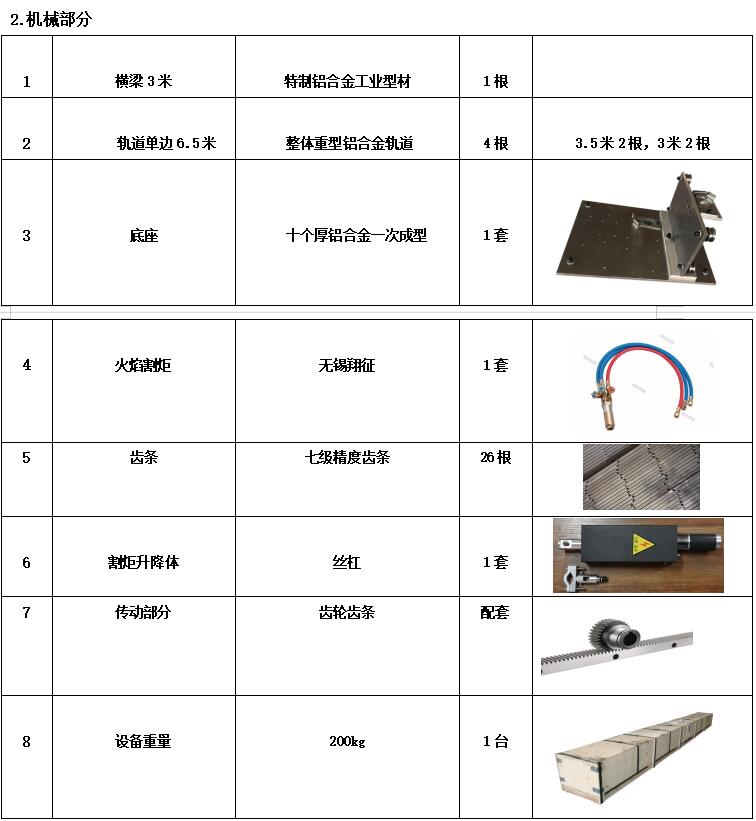

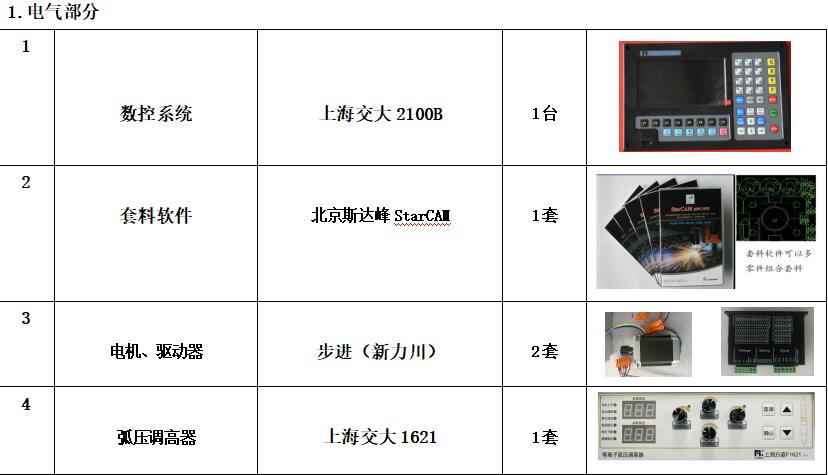

    3.气路部分

    1

    气管

    韩国三山

    3


    2

    电磁阀

    浙江华信

    3


    3

    数控火焰割枪

    翔征

    1


    4

    火焰切割气体

    氧气、丙烷或乙炔

    不含






      设备检验数据

    序号

    参数

    检验数据

    1

    梁总宽度

    3000mm

    2

    有效切割宽度

    2300mm

    3

    导轨长度

    6500mm

    4

    有效切割长度

    6000mm

    5

    火焰切割厚度

    110mm

    5

    等离子切割厚度

    视等离子电源而定

    6

    穿孔厚度

    视等离子电源而定

    7

    切割速度

    0~3500mm/min

    8

    移动精度

      ±0.2mm\m

    9

    有效升降行程

    1-100mm

    10

    质量检验标准

    JB/T 10045.4-1999

    11

    切割表面粗糙度

     12.5μm≤Ra≤25μm

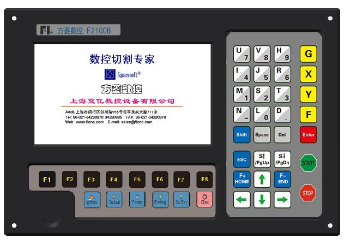

    操作系统功能介绍:


      1.7寸高分辨率液晶显示屏,人性化操作界面,全中文/英文菜单,优化操作步骤,屏幕下方标注有操作

      提示,灵活高效,简单易学。

      2.支持EIA代码(即G代码文件)及FastCAM等各类套料软件;中英文菜单,适合国内外各类操作人员。

      3.自带45种常用图形库(包括网格图形),可选择片尺寸和孔尺寸,直接切割,无需编程。

      4.采用32位高性能CPU,运用实时多任务控制技术和DSP高速、高精度插补控制技术,工作时高稳定、高

      速运行、低噪音。

      5.通过U盘传输G代码文件(切割轨迹文件),更可传输系统升级文件,是系统功能随时更新,方便快捷。

      6.1G超大容量存储空间,能存储超过5000个复杂异型切割文件;满足各种复杂程序的运行与加工,轻

      松处理大程序的运行。

      7.特有钢板校正功能,图形旋转、比例、镜像、矩阵排列、空走、选行及选号等日常操作中的实用功能。

      8.图形放大/缩小,放大状态下实时跟踪切割点。自定义全部输入输出端口的类型(常开或常关)和编号

      9.根据钢板厚度,在转角处可自动限速,有效防止过烧。支持边缘切割、偏移切割,可避免因排料计算错

      误而造成的板材浪费。

      10.可自诊断系统所有IO状态和按键状态,方便检查和排除故障。导出程序,参数备份,在线升级;日期,

      星期,时钟显示。

      11.支持氧燃气、等离子及演示模式;各类加工参数齐全,可满足不同工艺需求。

      12.氧燃气和等离子IO分开控制;氧燃气自动调高,两级预热,三级穿孔;等离子弧压反馈,定位反馈,

      转角自动关闭弧压调高。

      13.断电、断点数据存储及恢复功能、退回功能、急停按钮,自动恢复到未断电前的状态,有效避免误操作。

      14.高细分步进电机采用高细分驱动器,低噪音、精度高、运行平稳。

      15.自动割缝补偿,割枪移位,割枪穿孔停留,预热时间智能记忆,键盘误诊,温控风扇。

      16.稳定性强,具有超强的等离子高频抗干扰能力。

      17.切割速度最大可调到每分钟3.5米,能满足等离子切割的需求。

      18.预留等离子切割机电源接口,可选配各种等离子切割机机型,弧压跟踪系统以及初始定位装置。

      19.标配电动高度调节装置及万能割枪夹紧器。可选配拆装式切割平台。

       1614064208b1bbc6

     机械精度:

      1.底架的安装精度:

      a.主导轨的直线度±0.6mm/m

      b.主导轨的平面度±0.6mm/m

      c.二导轨之间的平面度±0.6mm/m

      d.二导轨之间的平行度±0.6mm/m

      2.机器综合精度:

      a.边长误差(四边)0.2mm/m

      b.对角线偏差0.2mm/mc.回原点偏差

      0.1mm/m

      d.对角线直线度0.2mm/m

      e.交点偏差0.2mm/m

      f.顺逆直线偏差0.2mm/m

      g.整机定位精度0.2mm/m



    附件1:

    火焰切割技术参考

    割嘴切割性能及基本参数表(丙烷切割)

    割嘴号(#)

    切割氧孔径(mm)

    切割厚度(mm)

    割缝半径(mm)

    预热时间(s)

    切割速度(mm/min)

    气体压力

    氧气

    丙烷

    0

    1.0

    5-15

    1.2

    10-13

    480-380

    0.2-0.4

    >0.03

    1

    1.2

    15-30

    1.4

    12-15

    400-320

    0.26-0.45

    >0.03

    2

    1.4

    30-50

    1.6

    14-17

    350-380

    0.25-0.45

    >0.03

    3

    1.6

    50-70

    1.9

    16-19

    300-240

    0.3-0.5

    >0.04

    4

    1.8

    70-90

    2.2

    18-25

    260-200

    0.3-0.5

    >0.04

    5

    2.0

    90-120

    2.4

    24-32

    210-170

    0.4-0.6

    >0.04

    6

    2.4

    120-160

    2.9

    31-42

    180-140

    0.5-0.8

    >0.05

    割嘴切割性能及基本参数表(乙炔切割)

    割嘴号(#)

    切割氧孔径(mm)

    切割厚度(mm)

    割缝半径(mm)

    预热时间(s)

    切割速度(mm/min)

    气体压力

    氧气

    乙炔

    0

    0.8

    5-10

    1

    10-13

    600-450

    0.2-0.4

    >0.03

    1

    1.0

    10-20

    1.2

    12-15

    480-380

    0.2-0.4

    >0.03

    2

    1.2

    20-30

    1.4

    14-17

    400-320

    0.25-0.45

    >0.03

    3

    1.4

    30-50

    1.7

    16-19

    350-380

    0.25-0.45

    >0.03

    4

    1.6

    50-70

    2

    18-25

    300-240

    0.3-0.5

    >0.04

    5

    1.8

    70-90

    2.2

    24-32

    260-200

    0.3-0.5

    >0.04

    6

    2.0

    90-120

    2.4

    31-42

    210-170

    0.4-0.6

    >0.04
